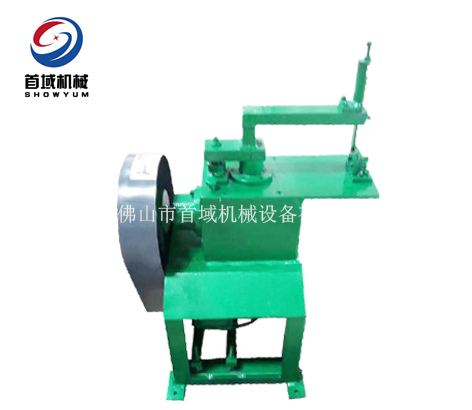

高速修邊機
產品用途:
本機廣泛用于金屬網片、電風扇網罩周邊修整，取暖器網罩、網片修整邊直徑為￠2-￠6mm,修整網片網罩大小不限，可以通過輔助工裝協助完成，切削速度快，端口平整，操作簡便。
服務熱線：
18038608919
我要定制
產品詳情
技術參數：
產品型號：高速修邊機
電機功率：1.1W
轉速：1435r/min
切削直徑：2-6mm
整機尺寸：565mm*400mm*875mm
整機重量：107kg
全伺服打圈機的性能和特點：
1、該機械由機架、傳動配件、偏心結構、主軸箱、切刀組件、控制部件組成。
2、傳動組件由一臺1.1kw步進電機、皮帶輪、皮帶、飛輪組成，其通過電機帶動高速旋轉，飛輪使得偏心結構在限定范圍運動。
3、主軸箱：球墨鑄鐵主箱體，箱體蓋，導向盆，油箱套，密封蓋、密封圈組成，此組件是機械的核心部分，其他機構均安裝在此箱體上，在使用前需要向箱體內注潤滑油，有效保證主軸及滑塊的良好潤滑，延長其使用壽命。
4、切刀組件由刀座主軸，刀座、上切刀。下切刀限位坐，刀座導向柱，刀座導向主軸都是采用45#鋼調質處理，外圓采用精密磨削加工，有效保證箱體配合，上下均采用高速切削鋼，通過真空處理，具有足夠的硬度、韌性、耐沖擊性，在使用中注意調整刀隙。
5、修邊機的組成：偏心主軸、軸承、軸承壓蓋、主軸、主套、錫青銅滑塊組成、其偏心主軸通過傳動組件獲得旋轉，在旋轉同時黃銅滑塊通過偏心主軸上下運動，使其切刀主軸在限定范圍內作上下運動，其主軸采用40cr調質處理，韌性好、耐沖擊性，均能滿足切削要求。
樣品：
